Как уже отмечалось ранее, производители современной отопительной техники, стремясь поднять коэффициент полезного действия (КПД) своих отопительных устройств, отбирают тепло из дымовых газов. Вследствие чего, при конструировании систем дымоудаления, инженеры особенное внимание уделяют теплозащите шахты.
Как известно, воздух, находящийся в замкнутом контуре, почти идеальный изолятор. Это свойство воздуха использовано инженерами Effe2, сконструировавшими 2-х контурный дымоход. Например, если внутри шахты дымохода Effe2 температура 600°С, на поверхности керамического сердечника температура снижается более чем в 3 раза и не превышает 175°С.


Дополнительно теплозащищённость шахты повышается за счёт включения в конструкцию слоя теплоизоляции, при этом её эффективность будет зависеть от толщины слоя.
В обычных дымоходах этот слой равен 30 мм.
Для обеспечения работы системы с самыми современными устройствами, инженеры Effe2 увеличили толщину слоя до 50мм.

При работе дымоходов с теплогенерирующими аппаратами (ТГА), работающими на твёрдом топливе, температура дымовых газов которых может достигать 600°С, более высокая теплозащищённость керамических дымоходов Effe2, повышает пожаробезопасность системы. Что нашло своё отражение в Отчёте № 11526 о сертификационных испытаниях, подготовленного испытательным центром ФГБУ ВНИИПО МЧС России в части класса отступа дымохода Effe2 Domus от горючих конструкций.
Так, согласно этому отчёту, при монтаже дымоходов Effe2 Domus, сертифицированных для работы с дымовыми газами, имеющими температуру 600°С, допускается устраивать минимальное расстояние до горючих конструкций равное 50мм.
Монтаж обычных дымоходов, при работе с ТГА отдающими в дымоход дымовые газы с температурой до 600°С, следует выполнять с устройством расстояния до горючих конструкций равного 75мм. Сертификационные испытания обычных дымоходов также были проведены центром ФГБУ ВНИИПО МЧС России.


Благодаря двух контурной конструкции сердечника и увеличенной толщине теплоизоляционного слоя дымоходы Effe2 обладают самой высокой теплозащищённостью и пожаробезопасностью.

N1 и P1 – это максимальные индексы герметичности, соответственно при негативном и позитивном давлении.
Данные представленные в таблице подтверждены испытательным центром ФГБУ ВНИИПО МЧС России.

Стойкость системы к кислотной коррозии.

В зависимости от вида топлива в дымовой трубе могут образовываться различные виды агрессивных сред. Самая высокая концентрация кислоты характерна для конденсата ТГА на твердом топливе.
Расшифровка индексов стойкости к кислотной коррозии.
3- означает на всех видах топлива;
2-только на жидком и газовом;
1-только для газового оборудования.

Дымоходы Effe2 классифицированы с максимальным индексом стойкости к кислотной коррозии - 3.

Камины, отопительные печи, мангалы из кирпича.
Уникальное свойство керамического кирпича, нагревшись медленно и равномерно отдавать мягкое тепло, известно людям уже более 1 000 лет. И сегодня кирпичные печи и камины по прежнему пользуются не малым спросом, превратившись в эксклюзив.
Конструкция шахты дымохода Effe2 позволяет объединить непревзойдённость печной керамики и совершенство современных технологий.
Дымоход Effe2 с теплоёмкими кирпичными печами, а также кирпичными каминными топками и барбекю устанавливается по наиболее органичной для таких ТГУ схем, а именно схеме насадки. Конструктивные недостатки обычных дымоходов не позволяют использовать такую схему. Обычные дымоходы имеют лишь один вариант подключения - с боку шахты. Как следствие, под шахту обычного дымохода приходится выделять дополнительное место сбоку от ТГУ, применять стальные элементы для подключения ТГУ к шахте дымохода. Также стоит отметить, боковое подключение создаёт повышенную нагрузку на стенку керамической трубы, т.к. раскалённые дымовые газы ударяют в стенку трубы в тройнике подключения. При насадной схеме монтажа, дымовые газы поступают в шахту снизу, поток имеет ламинарную структуру, керамическая шахта нагревается медленно и равномерно.

Стальные и чугунные банные печи.

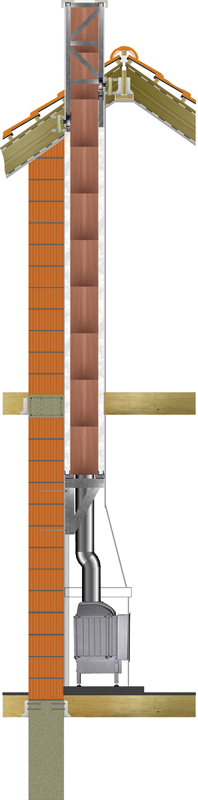

Благодаря двухконтурной конструкции керамического сердечника, дымоходы Effe2 Domus могут быть смонтированы со стальными и чугунными банными печами на стальной консоли (входит в комплектацию поставки) рис. 1 и 2 или по схеме насадки рис.3.
На сегодняшний день, дымоходы Effe2 единственные среди керамических дымоходов, представленных на Российском рынке, могут быть смонтированы по такой монтажной схеме.
Подключение к керамическому дымоходу выполняется с использованием трубы из нержавеющей стали, которая может быть заменена отдельно от керамического дымохода, в случае её прогорания. При необходимости, может быть установлен шибер.

1. В парилке и без того не много места, шахта с применением обычных дымоходов съедает немалую площадь.

2. Поскольку круглый сердечник шахты обычного дымохода имеет контурное теплоизолирование, препятствующее передаче тепла на поверхность тяжёлой, массивной оболочки, то при работе банной печи потребуется дополнительная мощность, чтобы нагревать оболочку из керамзитобетона. Нижняя же часть дымохода и вовсе не нагревается за счёт дымовых газов, поэтому прогреть её будет ещё сложнее.

3. Монтажная схема насадки создаёт меньшую нагрузку на стенки дымохода, т.к. исключает тепловой удар в стенку керамического сердечника, который возникает при работе банной печи с боковым подключением к дымоходу. Керамическая труба при работе по схеме насадки прогревается равномерно.

4. Итоговая стоимость качественного керамического дымохода оказывается в разы ниже, нежели чем, если бы были использованы обычные керамические дымоходы.

Итоговые сравнительные спецификации дымоходов для бани из нержавейки, с применением обычных дымоходов, а также керамических дымоходов Effe2 Domus можно посмотреть на странице Дымоходы для бани. Устройство и монтаж банных печей и дымоходов.

Как уже отмечалось ранее, общий вес погонного метра шахты обычного дымохода, в зависимости от диаметра, превышает общий вес погонного метра шахты керамического дымохода Effe2 от 2-х до 3-х раз. При этом стоит отметить, что часто при расчёте итогового веса шахты обычного дымохода забывают учесть вес штукатурного слоя, который наносят на поверхность керамзитобетонных блоков, выступающих в качестве внешней оболочки. А между тем, штукатурка добавит и без того большому значению веса самой шахты ещё 30-35 килограмм на один погонный метр.

Несомненно, существенная разница в весе напрямую отражается на итоговых затратах на строительство дома.

1. Снижение требований к несущим конструкциям – перекрытиям.
   В большинстве случаев из-за огромной массы, обычные дымоходы невозможно установить на перекрытия, даже железобетонные.
   Относительно небольшой вес шахты дымоходов Effe2, очень часто, допускает возможность установки её на перекрытия по деревянным балкам, и, практически всегда, возможна установка на железобетонные перекрытия.
   Стоит отметить, что с развитием технологий деревообработки и появления деревянных конструктивных элементов нового поколения - LVL бруса, в малоэтажном строительстве началось активное вытеснение железобетонных перекрытий. Замена последних на перекрытия с использованием LVL бруса позволяет сэкономить до 2 000 рублей с одного квадратного метра, для дома с площадью 200м2 экономия составит около 400 000 рублей. При этом такие перекрытия отвечают требованиям СНиП "Нагрузки и воздействия", а по шумоизоляционным характеристикам превосходят железобетонные перекрытия.
2. Небольшой вес шахты позволяет использовать дымоходы Effe2 в тех случаях, когда нет возможности устроить бетонный фундамент.
   Дымоход Effe2 может быть установлен на стальную консоль, закреплённую на стене (см. эскизы выше по тексту). Это существенно сократит сроки проведения работ и позволит сэкономить не менее 20 000 рублей.
3. Доставка продукции на объект заказчика.
   Преимущества в компактности и весе керамических дымоходов Effe2 над обычными керамическими дымоходами наглядно демонстрируется на примере.
   Шахта дымохода для банной печи редко превышает в высоту 6 метров. При такой высоте комплект материалов на обычный дымоход будет упакован на двух паллетах, а общий вес шахты дымохода составит 450 кг + 180 кг штукатурки. Для перевозки потребуется грузовой автомобиль типа Газель.
   Комплект материалов для установки шахты дымохода Effe2 шести метровой высоты будет иметь вес, не превышающий 200 кг вместе с материалами короба, и может быть размещён в багажнике легковой машины с кузовом универсал или хэтчбек.

4. Доставка в регионы.
Благодаря исключительной компактности и малому весу, стоимость доставки дымоходов Effe2 в региональные города абсолютно несопоставима со стоимостью доставки аналогичного комплекта обычных керамических дымоходов.
Ниже приведена стоимость доставки в города ЦФО и ряда др. городов России комплекта
дымохода массой до 400кг. При меньшем весе комплекта стоимость доставки снизится.
Перейдя по ссылке можно посмотреть Подробную таблицу стоимости доставки дымоходов Effe2 во все областные города России.

1. Элементы дымохода Effe2 - блок с дверцей и блок с отверстием для подключения поставляются с завода готовыми к монтажу.
2. Вес элементов дымохода меньше, что облегчает работу монтажника.
3. Существенно меньшая трудоёмкость монтажа оболочки.
4. В комплект поставки входят готовые комплекты покровных плит 3-х типоразмеров, которые позволяют накрыть дымоход, а также от одной до 6-ти вентиляционных шахт. Обычные дымоходы комплектуются покровными плитами максимум для 4-х вент. шахт. При этом 5-ть и даже 6-ть вентиляционных шахт в одном блоке, это очень распространённая ситуация для двух этажного загородного дома.
5. Предоставляются готовые комплекты для обмуровки шахты дымохода и до 6-ти вентиляционных шахт облицовочным кирпичом. Производители обычных дымоходов предлагают решение максимум для одной шахты дымохода и одной вентиляционной шахты.



6. Предоставляются готовые комплекты для выполнения короба в надкровельной части и обшивки короба готовыми плитами с декоративной каменной посыпкой.



7. Исключается дорогостоящая и существенно увеличивающая сроки выполнения работ операция - штукатурка шахты дымохода.

Один из важнейших трендов развития строительных технологий последних десятилетий - сокращение монтажной составляющей в цене продукта, что, при соответствующем качестве, является признаком инновационности продукта.

* - стоимость приведена с учётом комплекта теплоизоляционных плит.

Как следует из приведённых в этой статье доводов, более высокая стоимость обычных керамических сэндвич дымоходов не является отражением лучших характеристик системы. Напротив, практически по всем индексам классификации дымоходных систем, Effe2 превосходит обычные керамические сэндвич дымоходы с одноконтурным сердечником. Также, благодаря двухконтурной конструкции керамического сердечника системы Effe2, у инженеров-проектировщиков появляются дополнительные возможности для разработки проектных решений, чего во многом лишена система с одноконтурным сердечником.
Совершенно очевидно, более высокая стоимость системы была заложена в момент выбора немецкими инженерами идеологии одноконтурного сердечника круглого сечения и последующим поиском решений, позволяющих обеспечить системе способность удовлетворять минимальным требованиям к дымоходной технике.
Вот некоторые из этих вынужденных решений, повлёкших за собой лишь увеличение итоговой стоимости системы:

1. Как уже было отмечено, керамический сердечник обычных дымоходов не может рассматриваться как самонесущий элемент. Поэтому, для придания своей системе статической устойчивости, в качестве блоков оболочки, немецким инженерам пришлось применить громоздкие, тяжёлые и как следствие дорогостоящие как в производстве, так и в перевозке керамзитобетонные блоки. Кроме существенного увеличения стоимости системы, монтажных работ и повышения требований к несущим конструкциям, за счёт существенного увеличения веса системы, керамзитобетонные блоки никак не улучшили дымоходные характеристики системы.
2. Круглое сечение с точки зрения строительного проектирования, это всегда не оптимальный выбор. Цилиндрические поверхности сложнее и дороже отделывать, нежели чем конструкции прямоугольного сечения. С этой проблемой немецкие инженеры столкнулись, когда потребовалось найти решение по теплоизолированию керамического сердечника. Им пришлось применить мелкоштучную контурную теплоизоляцию со специальными просечками. Ничего не улучшив в характеристиках теплоизолирования, немецкие инженеры вновь существенно увеличили стоимость своей продукции.
3. Не технологичность одноконтурного сердечника круглого сечения вновь проявило себя, когда немецкие инженеры разрабатывали комплект покровной плиты. Необходимо было найти решение для защиты теплоизоляции от атмосферных осадков. Немецким инженерам пришлось вводить дополнительные элементы из нержавеющей стали, это распорное кольцо и конус. Что опять отразилось только на увеличении стоимости системы.
4. Тройники подключения ТГА и дверцы для обслуживания пришлось сопрягать с прямоугольной формой блоков оболочки, что привело к появлению дополнительных мелких деталей и существенно усложнило задачу монтажникам, всё это вновь отразилось на итоговых затратах.
5. Большое количество деталей, вызванных вынужденными, и не простыми решениями, усложнило упаковку. Что в разы увеличило логистическую составляющую стоимости системы.

Всё гениальное просто, и всё простое гениально.
